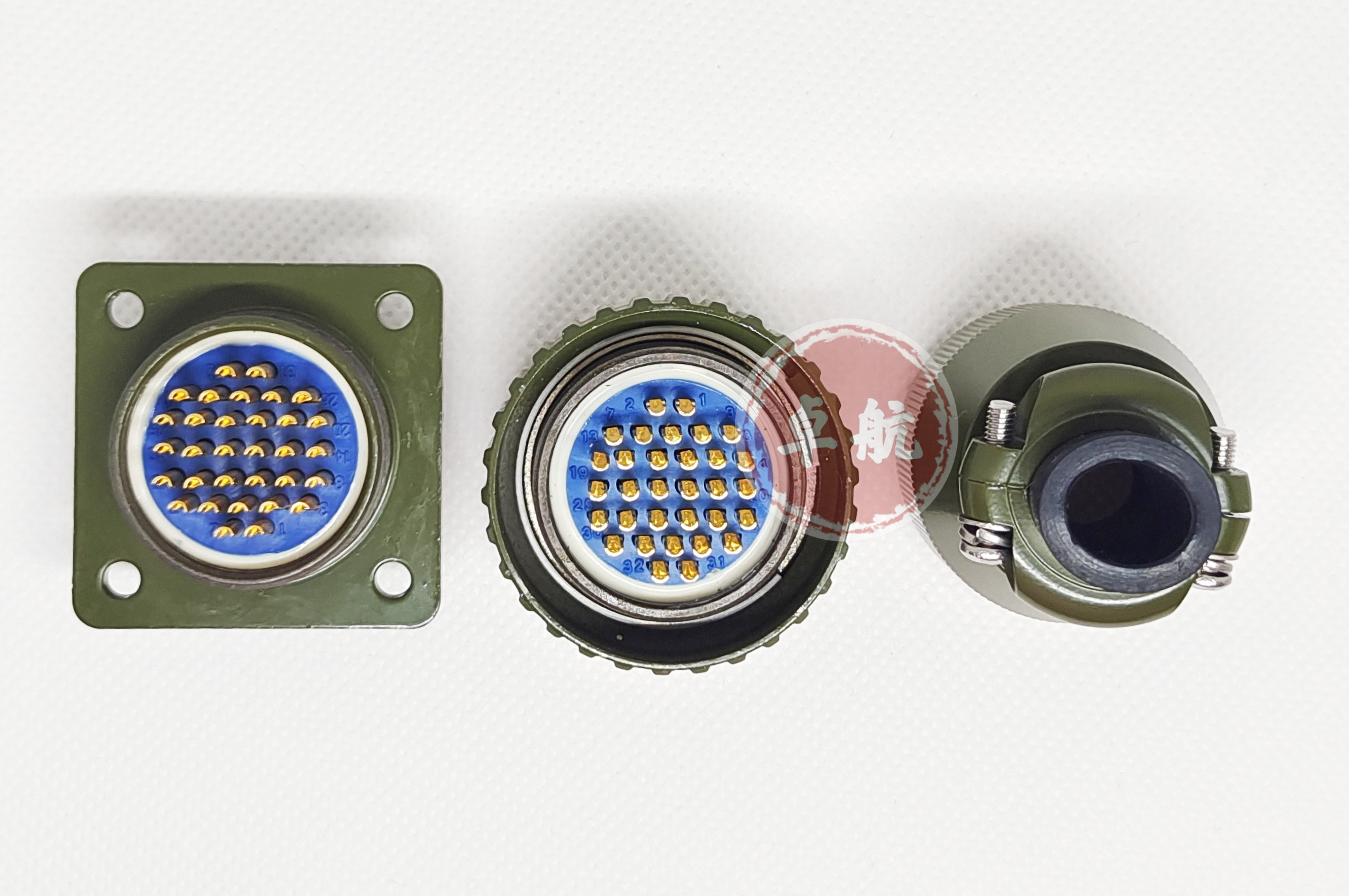

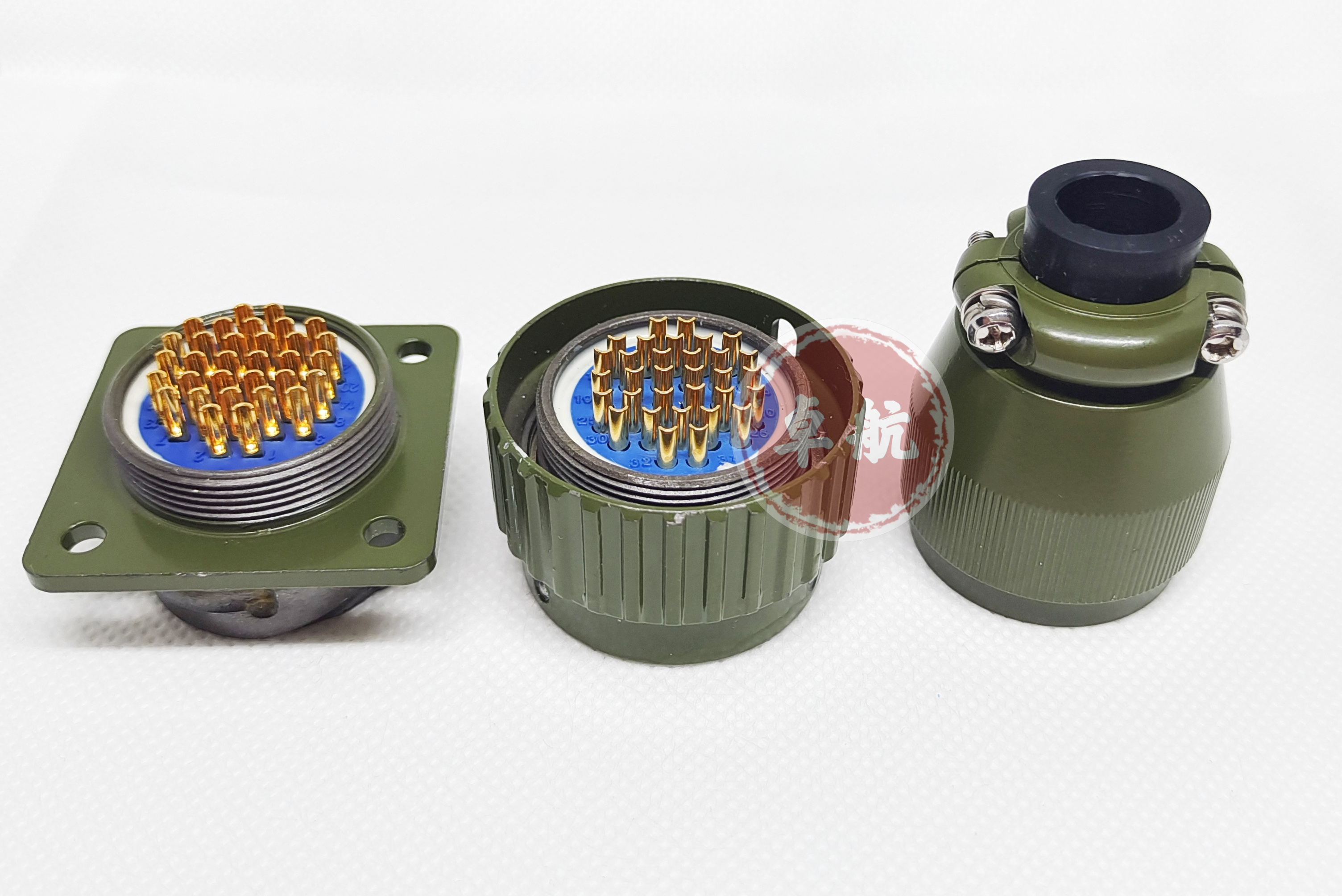

一、Y2系列圆形电连接器简介
本系列产品系老式“P”型电连接器（航空插头）的换代产品，具有体积小、重量轻、使用方便、耐插拔，导电性能佳，密封性好的特点。广泛适用于各类电器设备、仪器、仪表之间的线路连接。
二、主要技术性能
1、环境技术性能
工作温度：焊接式–55℃～125℃、压接式–55℃～200℃
相对湿度：40℃时达95﹪
工作高度：海拔30000m
振动：频率10Hz～2000Hz，加速度147m/s 2
冲击：加速度490m/s 2
恒加速度：490m/s 2
气密性：耐气压0.2Mpa（仅密封性插座）
2、电气性能
接触电阻及额定电流：
接触件规格（㎜） | 接触电阻（ m Ω） | 额定电流（ A ） |
￠ 0.8 | ≤ 8 | 3 |
￠ 1.0 | ≤ 5 | 5 |
￠ 1.5 | ≤ 3 | 10 |
￠ 2.5 | ≤ 1 | 25 |
额定电压、耐电压及绝缘电阻：
工作环境 | 额定电压（ V ） | 耐电压（ V ） | 绝缘电阻（ m Ω） |
常温常压 | 500 | 1500 | ≥ 3000 |
湿热 | 500 | 750 | ≥ 100 |
高温 | 500 |
| ≥ 500 |
低气压条件 4.39KPa | 250 | 350 | – |
注：接触件数32、37、65、81、120时，耐电压则为1000V
压接式针孔轴向负荷（参照国军标GJB101A）：
接触件直径（㎜） | 最小轴向负荷（N） |
1.0 | 50 |
1.5 | 60 |
2.5 | 70 |
Y2系列接触件压接筒内径与适配导线截面：
接触性直径（㎜） | 类型 | 压接筒内径（￠） | 适配导线截面（㎜ 2 ） |
1.0 | A | 0.8 | 0.2～0.4 |
B | 1.2 | 0.5～0.8 |
C | 1.6 | 1～1.5 |
1.5 | A | 0.8 | 0.2～0.4 |
B | 1.2 | 0.5～0.8 |
C | 1.6 | 1～1.54 |
D | 2.0 | ＞1.5 |
2.5 | A | 0.８ | 0.2～0.4 |
B | 1.2 | 0.5～0.8 |
C | 1.6 | ＞1～1.5 |
D | 2.0 | ＞1.5 |
